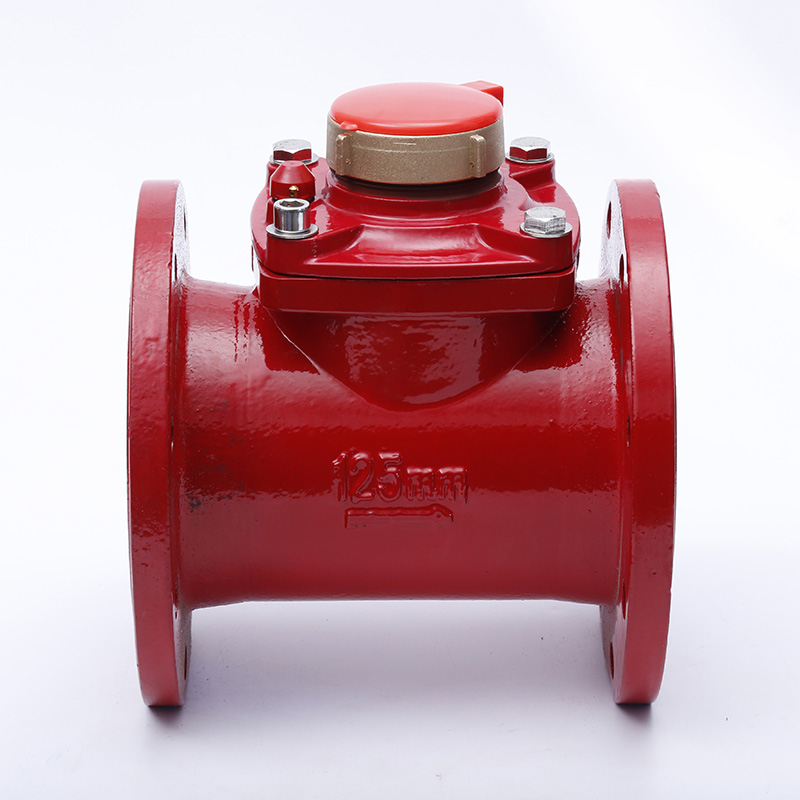

baling-balingmeter air, juga dikenali sebagai meter air Woltmann, adalah sejenis meter air jenis halaju yang sesuai digunakan dalam paip berdiameter besar (DN80-DN200). Mereka mempunyai kapasiti aliran tinggi dan kehilangan tekanan rendah. Jadi, bagaimana meter air kipas berfungsi? Apakah jenis mereka yang berbeza?
Seperti meter air ram berputar (DN15-DN65), meter air kipas juga merupakan jenis meter air jenis halaju. Apabila air mengalir ke dalam meter, ia mengenai pendesak berbentuk kipas meter sepanjang paksinya, menyebabkan ia berputar dan mengalir keluar. Kelajuan pendesak adalah berkadar dengan halaju air. Selepas melalui gear pengurangan, jumlah air yang melalui meter dipaparkan pada penunjuk.
baling-balingmeter airdibahagikan kepada dua kategori: mendatar dan menegak. Kebanyakan meter industri yang digunakan di China adalah meter kipas mendatar. Di samping itu, meter air kipas mendatar boleh tanggal (jenis kering) juga telah menjadi salah satu siri produk dan popular di kalangan pengguna kerana julat aliran pemeterannya yang luas, fleksibiliti bahagian yang kuat, dan keupayaan untuk memasang dan menyelenggara tanpa menghentikan bekalan air atau mengeluarkan meter.
| Ciri/Parameter | Meter Air Jenis Volute | Meter Air Jenis Skru |
|---|---|---|
| Prinsip Kerja | Kedua-duanya bergantung pada aliran air yang memberi kesan kepada putaran pendesak dan kemudian mekanisme nyahpecutan gear untuk mengira bilangan putaran untuk pengukuran penggunaan air. | Kedua-duanya bergantung pada aliran air yang memberi kesan kepada putaran pendesak dan kemudian mekanisme nyahpecutan gear untuk mengira bilangan putaran untuk pengukuran penggunaan air. |
| Arah Aci Berbanding dengan Aliran | Paksi putaran adalah berserenjang dengan arah aliran air. | Paksi putaran selari dengan arah aliran air. |
| Kaedah Pemasangan Pendesak | Beberapa sirip berputar jejari dipasang pada rotor. | Beberapa sirip heliks dipasang pada rotor. |
| Ketepatan Pengukuran | Ketepatan pengukuran yang lebih tinggi. | Ketepatan pengukuran yang lebih rendah. |
| Penurunan Tekanan | Berkemungkinan menyebabkan penurunan tekanan yang ketara. | tidak mungkin menyebabkan penurunan tekanan. |
| Kapasiti Aliran | Kapasiti aliran rendah. | Kapasiti aliran yang lebih tinggi. |
| Penampilan | Penampilan biasa dengan bahagian tengah yang langsing dan hujung tirus. | Penampilan yang konsisten, membentuk garis lurus. |
| Medan Permohonan | Lebih biasa di pasaran, sesuai untuk tempat yang mempunyai permintaan air yang lebih kecil seperti kawasan perumahan dan pusat membeli-belah. | Lebih sesuai untuk lokasi perindustrian, pengairan pertanian, dan lokasi penggunaan air berskala besar, sambil lebih mudah diselenggara. |
Pilih lokasi pemasangan yang sesuai: Themeter airhendaklah dipasang di dalam bilik yang kering, berventilasi baik, jauh dari cahaya matahari langsung dan kelembapan untuk mengelakkan ubah bentuk komponen plastik. Pastikan paip dipenuhi air sepenuhnya, gelembung udara tidak terkumpul di dalam meter, dan ia tidak dipasang pada titik tertinggi dalam paip.
Penyediaan Saluran Paip: Pasang bahagian paip lurus dengan keratan rentas yang sama dengan paip, sekurang-kurangnya lima kali diameter meter, di salur masuk meter air. Pasang bahagian paip lurus sekurang-kurangnya dua kali diameter meter di saluran keluar meter air. Pastikan paip penyambung di hulu dan hilir meter air tidak tersekat, dan arah aliran air sejajar dengan arah aliran paip. Tambahan pula, paip hendaklah bebas daripada serpihan untuk mengelakkan kerosakan pada meter air.
Pemasangan Injap dan Penapis: Meter air hendaklah dipasang dengan injap untuk memudahkan pengalihan dan penggantian. Ia juga disyorkan untuk memasang peranti kawalan aliran (seperti injap) dan penapis untuk melindungi meter daripada kekotoran dan kejutan tekanan air.
Spesifikasi Pemasangan: Themeter airmesti dipasang dalam orientasi yang ditentukan. Sebagai contoh, meter air ram berputar berdiameter kecil mesti dipasang secara mendatar. Mencondongkannya ke hadapan, ke belakang, atau kiri, kanan, boleh mengurangkan sensitiviti. Selepas pemasangan, perlahan-lahan mengalirkan air untuk mengisi paip untuk mengelakkan aliran udara berkelajuan tinggi daripada merosakkan meter. Penentukuran dan pemeriksaan: Meter air hendaklah ditentukur sebelum pemasangan untuk memastikan ukuran yang tepat. Selepas pemasangan, operasi meter air perlu diperiksa secara berkala untuk memastikan tiada kerosakan.
